بررسی اجمالی محصول

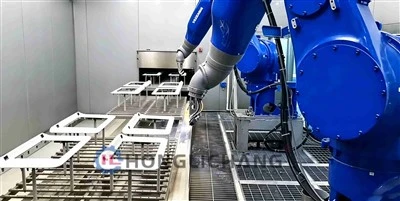

Waterborne Automatic Paint Line for Automotive Parts یک سیستم پوشش کامل برای قطعات پلاستیکی و فلزی خودرو است که ترکیبی از پاشش رباتیک، کنترل محیطی، فلاش{0}} و سیستمهای خشک کردن است که بر اساس هندسه قطعه، فرآیند پوشش و ظرفیت تولید مهندسی شده است.
مشخصات فنی
|
مورد |
مشخصات مرجع |
|
نوع رنگ |
پوشش آب |
|
رطوبت |
50-60٪ RH ± 2٪ |
|
دما |
23 درجه ± 1 درجه |
|
تمیزی غرفه |
ایزو کلاس 8 |
|
ولتاژ الکترواستاتیک |
48-85 کیلو ولت |
|
تحمل ضخامت فیلم |
±2 μm |
|
راندمان انتقال رنگ |
بزرگتر یا مساوی 83 درصد |
|
کنترل کنید |
PLC + صفحه نمایش لمسی |
|
خشک کردن |
خشک کردن گرادیان 3 مرحله ای |
|
سیستم اسپری |
ربات 6 محوره / رفت و برگشتی |
فرآیند نقاشی در آب
بارگیری ← تمیز کردن سطح / پیش تصفیه ← درمان شعله/کرونا ← پاشش پرایمر ← فلاش-خاموش ← پاشش شفاف ← چند مرحله خشک کردن / پخت ← بازرسی → تخلیه
مرحله 1: فلاش-خارج از منطقه (45 تا 55 درجه) -تبخیر رطوبت کنترلشده-در دمای پایین به تثبیت لایه مرطوب کمک میکند و به جلوگیری از پوسته شدن سطح، جوشاندن حلال و حباب کردن میکرو- کمک میکند.
مرحله 2: خشک کردن گرادیان (55 تا 70 درجه) -رهاسازی حرارتی قطعهبندی شده به استخراج ایمن-بخار آب لایه عمیق از بسترهای پلیمری (PP، ABS) کمک میکند و در عین حال شوک حرارتی را کاهش میدهد.
مرحله 3: پخت دقیق (70 تا 95 درجه) -پیوند متقاطع حرارتی کنترل شده{0} باعث پخت کامل رزین، پشتیبانی از سطوح هدفمند چسبندگی، سختی مداد، و مقاومت شیمیایی میشود.
پیکربندی کامل خط
|
سیستم |
تابع |
|
سیستم نوار نقاله |
قطعات را با سرعت کنترل شده بین ایستگاه های فرآیند انتقال می دهد. |
|
پیش درمان / تمیز کردن |
روغن، گرد و غبار و آلودگی های سطحی را از بین می برد. |
|
غرفه نقاشی |
دما، رطوبت، جریان هوا و تمیزی را کنترل می کند. |
|
سیستم اسپری |

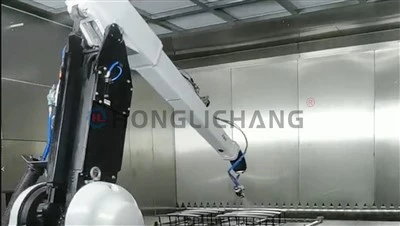

از ربات های 6 محوره یا ماشین های رفت و برگشتی برای پوشش خودکار استفاده می کند. |
|
فلش-خاموش منطقه |
تبخیر آب را پس از سمپاشی از راه آب کنترل می کند. |
|
کوره خشک کردن و پخت |
گرمایش مرحلهای را برای خشک کردن و پخت فراهم میکند. |
|
سیستم کنترل PLC |
پارامترهای پاشش، نوار نقاله، تهویه و خشک کردن را کنترل می کند. |
پیکربندی با توجه به اندازه قطعه، لایه های پوشش، زمان تاکت و طرح کارخانه نهایی می شود.
برنامه های کاربردی
قطعات داخلی:تزئینات درب، پانل ابزار، کنسول مرکزی و اجزای تزئینی.
قطعات خارجی:سپرها، توری ها، محفظه آینه ها، محفظه لامپ ها و تزئینات بیرونی.
اجزای EV:قطعات پلاستیکی و فلزی که نیاز به پوشش کنترل شده در آب دارند.
بسترهای معمولی:ABS، PC/ABS، PP و سایر پلاستیکهای درجه{0}خودرو، مشروط به آزمایش سازگاری پوشش.
فرآیند سفارشی
الزامات پروژه
نقشه های قطعات، مواد، مشخصات پوشش، خروجی هدف و شرایط کارگاه را بررسی کنید.
طراحی فرآیند
فرآیند پوشش، طرح نوار نقاله، روش اسپری، سیستم خشک کردن و الزامات کنترل محیطی را تعریف کنید.
پیکربندی تجهیزات
ربات ها، تجهیزات اسپری، غرفه ها، اجاق ها، نوار نقاله ها و اجزای کنترل را با توجه به فرآیند و ظرفیت انتخاب کنید.
ساخت و نصب
ساخت تجهیزات کامل، نصب کارخانه، اتصال برق و یکپارچه سازی سیستم.
راه اندازی و پذیرش
پارامترهای پاشش، سرعت نوار نقاله، دما و شرایط خشک شدن را تنظیم کنید، سپس آزمایشات پوشش و پذیرش نهایی را انجام دهید.
کنترل کیفیت
تأیید مواد اولیه و قبل از{0}درمان:بررسی شرایط سطح زیرلایه ورودی، پارامترهای تمیز کردن و کیفیت آب شستشوی حلقه بسته برای ایجاد خطوط پایه آماده سازی.
پایش پارامترهای محیطی و اسپری:ردیابی دمای اتاق تمیز، رطوبت، فشار اتمیزاسیون و ولتاژ الکترواستاتیک برای کمک به حفظ راندمان انتقال هدفمند و قوام پوشش.
حسابرسی پروفیل حرارتی:بررسی دمای چند ناحیهای در مراحل خاموش کردن، خشککردن گرادیان و پخت برای پشتیبانی از اتصال متقابل-رزین مناسب بدون شوک حرارتی-.
بازرسی تمام شده سطح و فیلم:اندازهگیری ضخامت لایه خشک، سطوح براقیت و ظاهر سطح در برابر تحملهای مشخص شده برای اجزای خارجی کلاس{0}}A.
FAT سیستم و قابلیت ردیابی:اجرای آزمایشهای شبیهسازی عملیاتی بر روی سیستمهای کنترل PLC، اینترلاکهای ایمنی و پارامترهای ورود به سیستم برای تولید اسناد انطباق قبل از تحویل.
نصب و خدمات پس از فروش{0}
نصب و راه اندازی
برای اطمینان از عملکرد خط پایدار، راهنمایی نصب تجهیزات، یکپارچه سازی سیستم، تنظیم پارامتر و پشتیبانی آزمایشی پوشش را ارائه دهید.
آموزش اپراتور
اپراتورها را در مورد عملیات تجهیزات، نگهداری، رویه های ایمنی و عیب یابی آموزش دهید.
پشتیبانی فنی
راهنمایی از راه دور، تامین قطعات یدکی و راهنمایی های تعمیر و نگهداری پیشگیرانه را برای اطمینان تولید بلندمدت- ارائه دهید.
خدمات گارانتی
12 ماه گارانتی مکانیکی از محل پذیرش نهایی با پشتیبانی فنی مستمر.
